社内LANに接続BraveJIG LANルーター

型式
BJ-RT-LAN-01
製品カテゴリー
ルーター
タグ
購入はこちらから

各モジュールとBluetooth® で接続

BraveJIGの各ルーターは、各モジュールとBluetooth® で無線接続し、各種センサーデータの取得やダウンリンクによる操作や設定、DFU（デバイス・ファームウェア・アップデート）を可能にします。

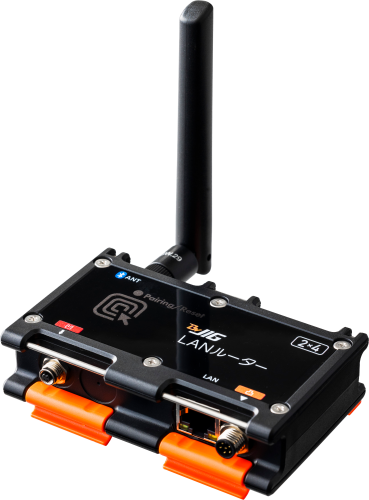

LANルーター_ANT

Ethernet経由で社内LANに接続
クローズドなローカルエリアネットワーク環境で見える化


社内LANのスイッチングハブなどにEthernetで接続し、インターネットを介さずに、クローズドなローカルエリアネットワーク内で、現場の見える化（LoT＝LAN of Things）を実現します。

モジュールへの給電も可能

モジュールケーブルを使って、ルーターからモジュールへの給電も可能です。

  • モジュールには、モジュールバッテリーから給電したり、モジュール外部電源変換アダプターを使って配電盤やACから給電することもできます。
LANルーターからモジュールに給電

仕様

無線通信
Bluetooth® 5.1
NFC ISO/IEC 15693
Bletooth®LE
モジュール
BVMCN52840CFSLR
電源
入力電圧 DC5V±0.25V
コネクター 6pinコネクター（M8）
ルーター電源入力端子接続
消費電流
通常動作時平均 100mA
通常動作時最大 2100mA
データ通信
インターフェース
LAN側 Ethernet接続（IPV4のみ対応）
モジュール側 Bluetooth® LE
周波数レンジ
Bluetooth® LE 2,402MHz〜2,480MHz
NFC 13.56MHz
送信電力
（端子出力）
Bluetooth® LE ＋8dBm
LANポート
RS-45×1（10BASE-T/100BASE-TX）
通信プロトコル（LAN）
トランスポート層 Ethernet（TCP/IP、UDP）
アプリケーション層 MQTT
IPアドレス設定
DHCP（静的IP設定不可）
MACアドレス
固定
使用ポート
1883（TCP）
13895（UDP）
対応ネットワーク
LANルーターとMQTTブローカーは、同一セグメント内のみ接続可能です。
LANルーターが接続できるMQTTブローカーは1つのみです。
IPアドレスは、DHCPサーバーからの自動取得です。

本製品の利用にはDHCPサーバーが必要になります。

DFU
有り
本体サイズ
約100×69×32mm
重量
約112g（アンテナ含まず）
動作温度範囲
−10℃〜60℃
防塵・防水性
IP65相当※

各種ポートに専用ケーブル、アンテナが正しく接続されている、または保護キャップが装着されている状態において。
なお、LANポート部分は防塵・防水仕様ではありません。

材質
PC＋ABS（筐体 樹脂部）
生産
株式会社Braveridge 糸島工場
付属品
Bluetooth® LEアンテナ、モジュール接続ポート保護キャップ、取扱説明書（保証書）

各種ドキュメント

BraveJIG製品のマニュアル、製品仕様書、ソフトウェア仕様書、取扱説明書など

各種ドキュメント

各ルーターの利用シーン

  BraveJIG
USBルーター		 BraveJIG
LANルーター		 BraveJIG
LANルーター
（PoE）		 BraveJIG
LTE-Mルーター
品番 BJ-RT-USB-01 BJ-RT-LAN-01 BJ-RT-LAN-02 BJ-RT-LTEM-01
LoT ○ ○ ○ ─
クラウド ─ ─ ─ ○
通信料金 ─ ─ ─ 必要
電源 USB給電 ルーター外部電源変換アダプター
から給電		 LANケーブル給電 ルーターバッテリー
or
ルーター外部電源変換アダプター
から給電
データ通信量
／通信頻度		 高頻度での通信が可能 高頻度での通信が可能
利用シーン インターネットや社内LANを介さずUSB-CでPCと直接接続。現場の見える化を最短で実現。 社内LANにEthernetで接続。インターネットを介さずローカルエリアネットワーク内での現場の見える化（LoT＝LAN of Things）を実現。 社内LANにEthernetで接続。インターネットを介さずローカルエリアネットワーク内での現場の見える化（LoT＝LAN of Things）を実現。 LTE-M回線でクラウドを経由して現場の見える化を実現
センサー同時接続台数 100台 100台 100台 100台
