各モジュールの活用例
-
- 照度
-
- 活用例
-
- 表示灯や信号の検知
- 照度
-
- 測距
-
- 活用例
-
- 生産数のカウント
- 測距
-
- 加速度
-
- 活用例
-
- 機器状態の監視
(振動検知・故障予知)
- 機器状態の監視
- 加速度
-
- 温湿度
-
- 活用例
-
- 食品保存庫などの環境温度計測
- 温湿度
-
- 気圧
-
- 活用例
-
- ビニールハウスや圃場の気圧の測定
- 気圧
-
- 熱電対
-
- 活用例
-
- 加工温度の管理
- 熱電対
-
- ドライ接点入力
-
- 活用例
-
- スイッチや開閉センサーの状態入力
- ドライ接点入力
-
- ウェット接点入力
-
- 活用例
-
- 制御盤の状態入力
- ウェット接点入力
-
- 接点出力
-
- 活用例
-
- 外部機器の駆動
- 接点出力
-
- 2ch ADC
-
- 活用例
-
- 電圧・電流値の測定
- 2ch ADC
-

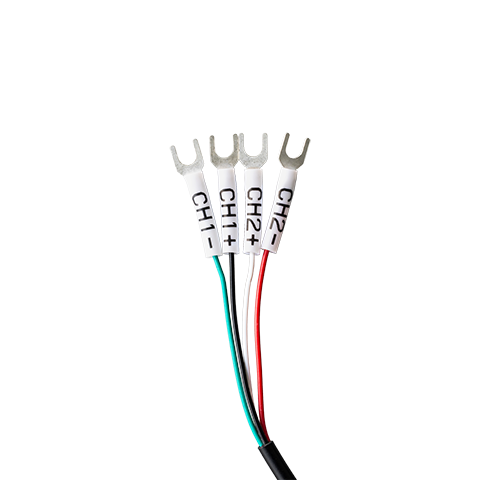

- 2ch 差動ADC
-
- 活用例
-
- 電圧・電流値の差動計測
- 2ch 差動ADC
-
- 2ch 4-20mA
-
- 活用例
-
- 4-20mAセンサーで測定
- 2ch 4-20mA

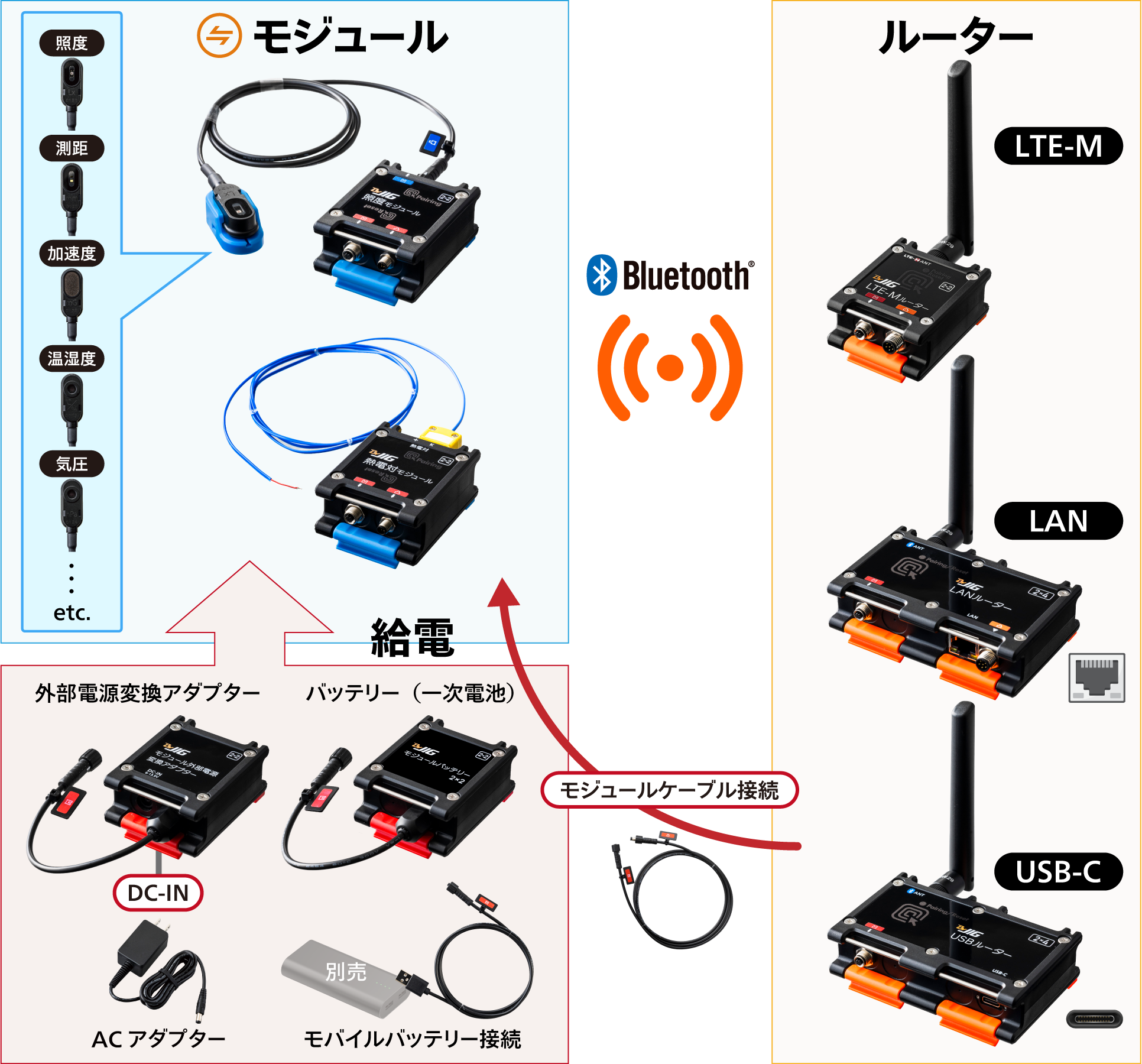

モジュールとルーター間は
無線／有線を選択可能
モジュールは、ルーターとモジュールケーブルで接続すると、ルーターから電源が供給され、有線接続モードに。ケーブルは5mまで選択可能で、複数のモジュールをリレー接続可能。
ルーターとのモジュールケーブルでの接続がない場合は、無線接続モードとして動作。
※モジュール用バッテリーや外部給電変換アダプター、モジュールUSBTypeA変換ケーブルでの給電が必要。

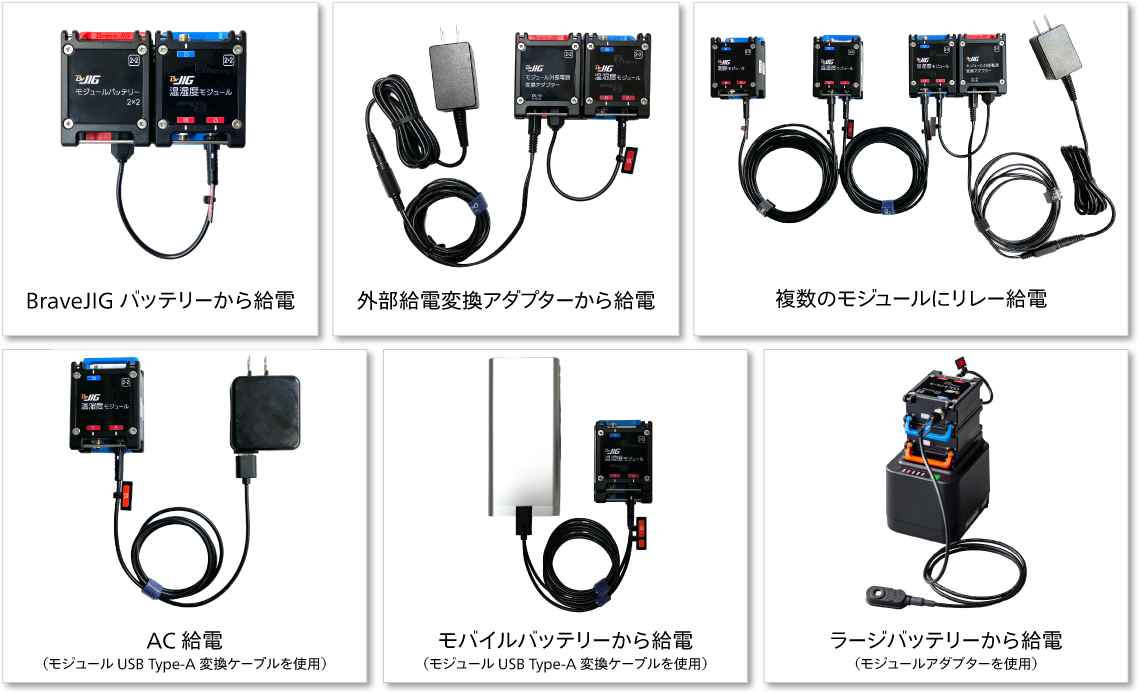

各種オプション電源を利用して、データ取得環境や用途に応じた使い分けが可能。
- 有線接続モード
- ルーターとモジュールをモジュールケーブルで接続。
ルーターからセンサーに電源を供給。
複数センサーのリレー接続も可能。
- 無線接続モード
- ルーターとのモジュールケーブルでの接続がない場合は無線接続モードに。
※モジュール用バッテリーなどでの電源供給が必要
多彩なルーターをラインアップ
センサー情報取得に最適なネットワーク
（データ伝送路）を選択可能
ルーターは、Ethernet経由でローカルエリアネットワーク内で利用するLANルーター、USB-CでPCに直接接続するUSBルーターと、クラウド向けのLTE-Mルーターから選択可能。さらに屋内配線向け規格のNessum※ルーターも発売予定。
- LANルーター
- インターネット網に出さずに、Ethernetで社内LANにに接続
- USBルーター
- インターネット網に出さずに、USB-CでPCに直接接続
- LTE-Mルーター
- LTE-M回線を用いて閉域網を経由してクラウド環境に接続
Nessumとは？パナソニック ホールディングス株式会社が開発した、有線・無線や水中などのさまざまな通信媒体で長距離有線通信や近距離高速無線通信を実現するための技術です。
各センサーモジュールと
ルーターモジュールのペアリングは
本体同士をタッチするだけで完了
他に設定アプリなども必要なく、設置がスピーディ。
さまざまな設置場所に応じた取付ベースに、
各モジュールをワンタッチレバーで
簡単にスタックして設置可能
イレクターやTスロットなど現場でよく利用される汎用部材に合わせた固定ベースをラインアップ。
各モジュールはビスやボンド、両面テープなどを使用することなくワンタッチで固定完了。
- ルーターモジュール単体でＴスロットに設置
- センサーモジュールとバッテリーモジュールを合わせて設置
取付例
さまざまな場所に取付可能です。
- 取付ベースTスロット
- 取付ベースイレクター
- 取付ベース磁石
設置場所を選ばない
IP55の防水仕様
水がかかる場所や事業所の建屋外側でも利用可能な防水仕様。
お客さま独自のシステムと連携
無償のオープンソースソフトウェアで
即「見える化」

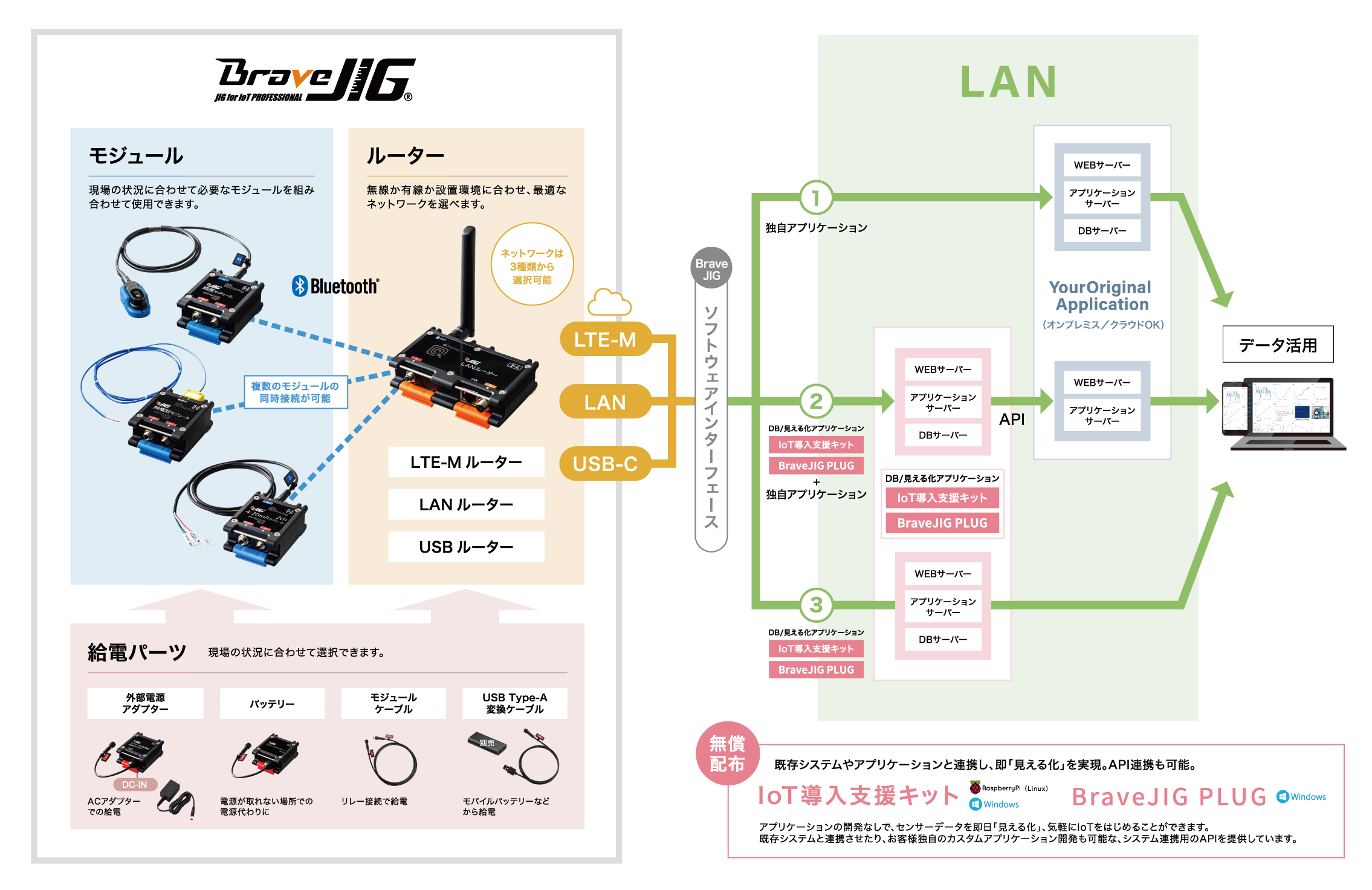

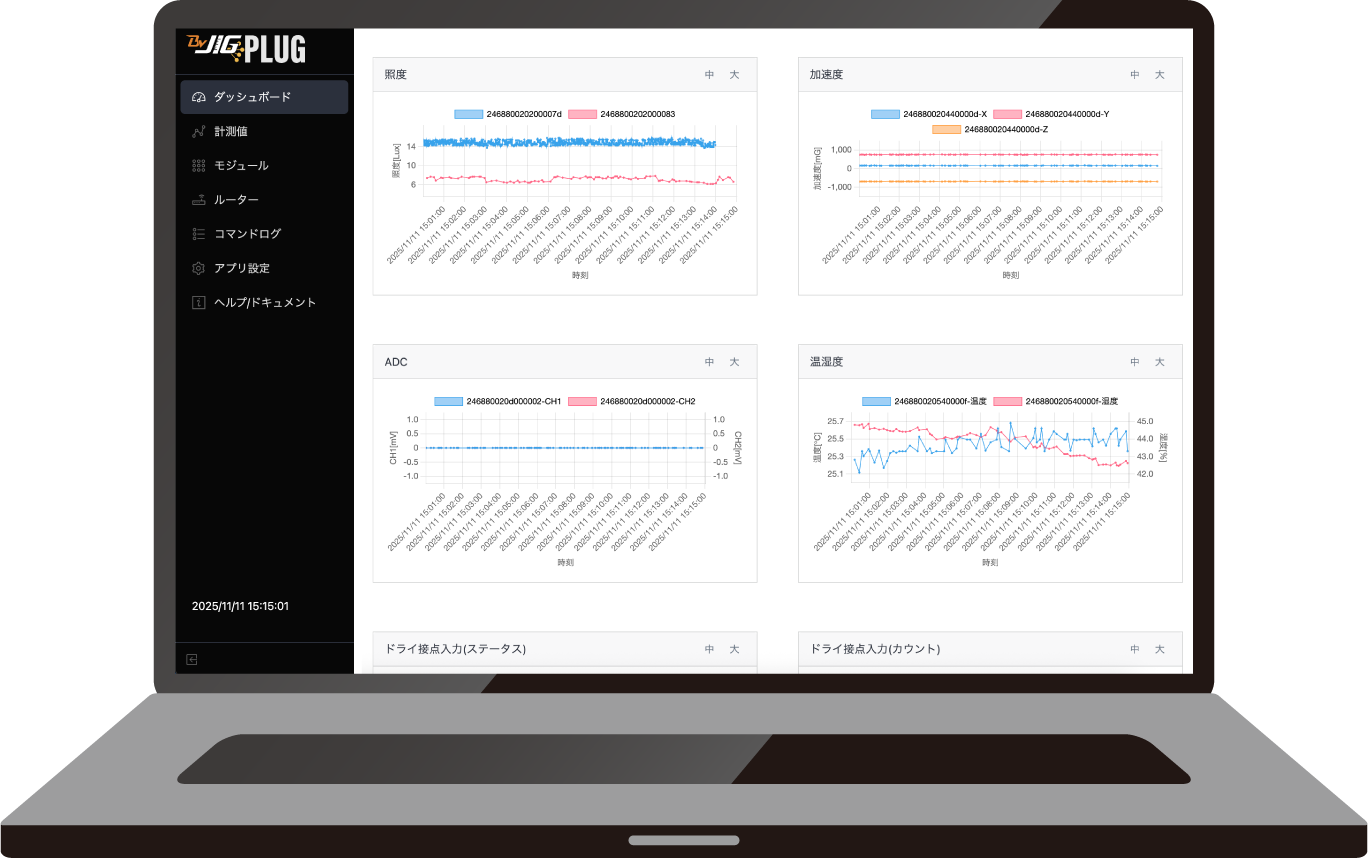

公開するBraveJIGソフトウェアインターフェースによって、お客さま独自のシステムやアプリケーションと連携し、各種センサーデータの取得やダウンリンクによる設定やDFUができます。また、福岡県工業技術センターが無償で配布するオープンソースソフトウェア「IoT導入支援キット」を使えば、アプリケーション開発無しで、センサーデータを即日「見える化」、気軽にIoTをはじめることができます。
国内メーカー、
国内生産による長期安定供給
Braveridgeの国内工場で生産、品質管理しており、安定的な供給が可能。
安心してIoT化・DX化ビジネスに利用できます。
- 糸島工場
- 生産ライン
