電圧値測定により産業設備を遠隔監視

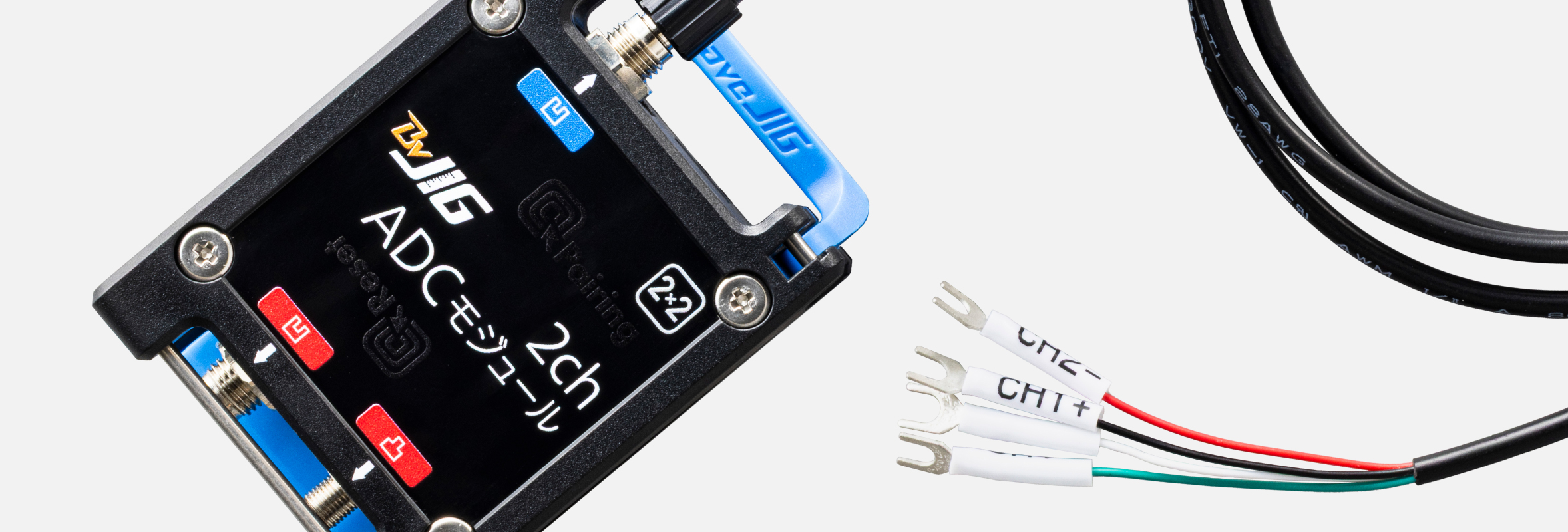

電圧出力タイプの産業用アナログセンサーなどの機器から出力された電圧値の測定を目的とした2ch A/Dコンバータ内蔵の電圧測定用のモジュールです。
本製品にモジュール用Y 端子を介して接続されたアナログセンサーなどの機器から出力された電圧値を内蔵の分圧抵抗と2ch A/Dコンバータを利用して広範囲（公称値0Vから±24V）の電圧値測定を行います。
この測定データはアップリンクデータとしてBraveJIGルーターを介して上位のアプリケーションへ転送されるため、産業設備の遠隔監視やデータ分析を容易にします。
ルーターにBluetooth® で接続
モジュールは、ルーターと超低消費電力のBluetooth® で通信。Bluetooth® Long Rangeモードで数百mの通信も可能です。
現場状況に応じさまざまな電源を選択可能
モジュールへの給電は、モジュールケーブルを使ったルーターからの給電、BraveJIGバッテリーからの給電、外部電源変換アダプターを使った配電盤からの給電やAC給電、モジュール USB Type-A 変換ケーブルを使ったモバイルバッテリーからの給電など、設置場所の状況やセンシング頻度などに応じて給電方法が選択できます。
仕様
- 無線通信
- Bluetooth® 5.1
NFC ISO/IEC 15693
- Bletooth® LE
モジュール - BVMCN52840CFSLR
- 電源
- 入力電圧：DC2.4～5.25V
電源入力ポートより給電※BraveJIGルーター、モジュールバッテリー、モジュール外部電源変換アダプター、USB Type-A変換ケーブル等の専用製品より給電
- 消費電流
-
最小値 測定条件 瞬時値モード Uplink周期 60秒 Tx Power −40dBm Advertise Interval 1,000ms 実測値 Long Range 236μA Legacy 172μA 最大値 測定条件 サンプリングモード（測定周期：2Hz） Uplink周期 60秒 Tx Power ＋8dBm Advertise Interval 100ms 実測値 Long Range 2.94mA Legacy 2.60mA ただし、上記はリレー接続を除く単独操作状態での測定値
- データ通信
インターフェース - Bluetooth® LE
NFC
- 周波数レンジ
- Bluetooth® LE：2,402MHz〜2,480MHz
NFC：13.56MHz
- 送信電力（端子出力）
- Bluetooth® LE：−40～＋8dBm
- センサー測定緒元値
-
測定範囲 DC 0V～±24V 測定精度 分解能（1LSB） 1.0625 mV 誤差（フルスケール時） ±1% ※ 測定周波数 1Hz（1,000ms） （サンプリング周期） 2Hz（500ms） 本製品の測定精度は、弊社の標準的な検査・測定環境下で確認された値です。
バッテリー給電時は安定した測定が可能ですが、バッテリー給電以外の外部給電時は、電源ノイズの影響で測定値に誤差が生じる場合があります。
高精度な測定を要する場合は、アイソレーターなどを用いてノイズ対策を施すことを推奨します。
- DFU（OTA）
- 有り
- 本体サイズ
- モジュール部：約50×69×32mm
ハーネス部：長さ1,000mm、Y端子内径3.2mm
- 重量
- モジュール部：約58g
ハーネス部：約16g
- 動作温度範囲
- −10〜60℃
- 防塵・防水性
- IP65相当※
各種ポートに専⽤ケーブル、センサー部等が正しく接続されている、または保護キャップが装着されている状態において。なお、ハーネス部先端は防塵・防⽔仕 様ではありません。
- 材質
- PC＋ABS（筐体 樹脂部）
- 生産
- 株式会社Braveridge 糸島工場
- 付属品
- モジュール接続ポート保護キャップ、取扱説明書（保証書）
