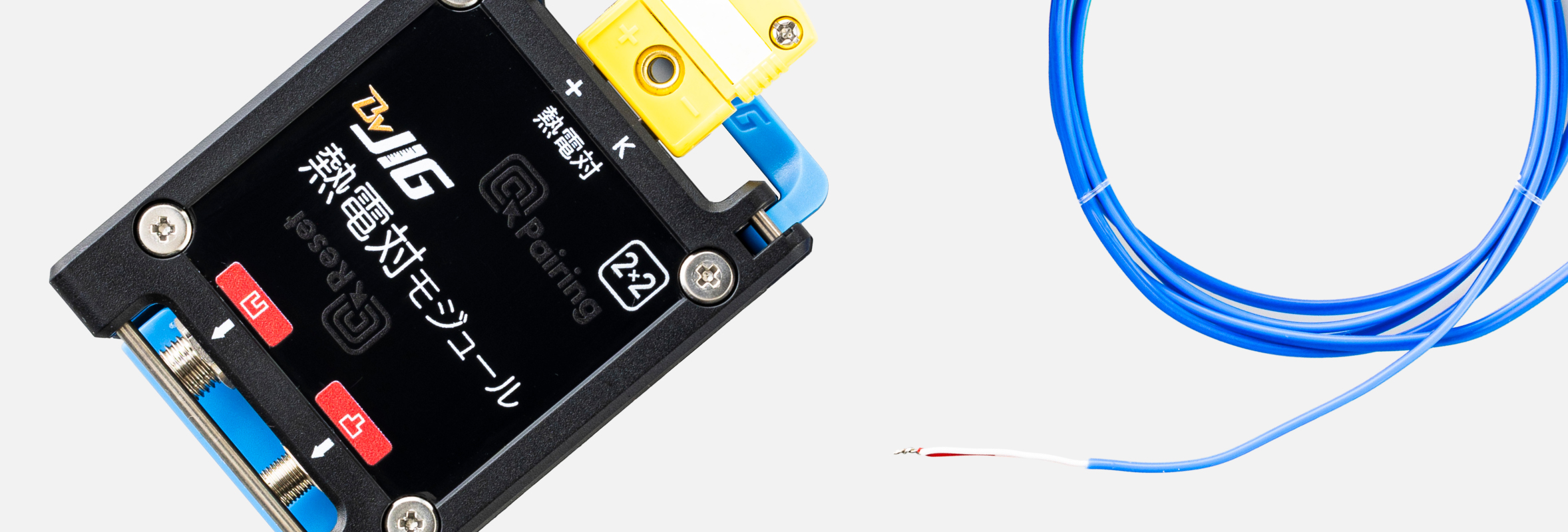

加工温度の管理などBraveJIG 熱電対モジュール

無線通信

Bluetooth®5.1
NFC ISO/IEC 15693

Bletooth®LE
モジュール

BVMCN52840CFSLR

電源

入力電圧：DC2.4～5.25V
電源入力ポートより給電※

BraveJIGルーター、モジュールバッテリー、モジュール外部電源変換アダプター、USB Type-A変換ケーブル等の専用製品より給電

消費電流

最小値		測定条件	瞬時値モード
			Uplink周期		60秒
			Tx Power		−40dBm
			Advertise Interval		1,000ms
		実測値	LongRange		80.52μA
			Legacy		43.02μA
最大値		測定条件	サンプリングモード（測定周期：2Hz）
			Uplink周期		60秒
			Tx Power		＋8dBm
			Advertise Interval		100ms
		実測値	LongRange		3.2mA
			Legacy		2.5mA

ただし、上記はリレー接続を除く単独操作状態での測定値

データ通信
インターフェース

Bluetooth®LE
NFC

周波数レンジ

Bluetooth®LE：2,402MHz〜2,480MHz
NFC：13.56MHz

送信電力（端子出力）

Bluetooth®LE：−40～＋8dBm

測定周波数
（サンプリング周期）

1Hz（1000ms）
2Hz（500ms）

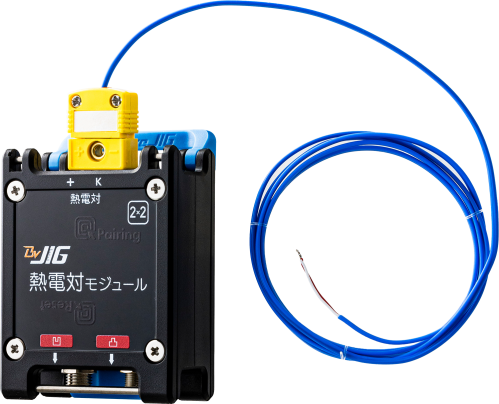

熱電対モジュール
（本体＋付属の熱電対）

測定温度範囲（接点）：−40〜＋200℃
測定精度：±3.8℃

熱電対コンバータ
MICROCHIP MCP9600
測定諸元値

対応熱電対種別	K型（固定）
測定温度範囲	−200℃〜＋1372℃（MCP9600測定温度範囲） ※ 実際の測定温度範囲は使⽤する熱電対の測定温度範囲 ※ 付属品の測定許容範囲は「付属品」参照
測定分解能	0.0625 ℃
測定精度	±1.5℃（コンバータ周囲温度：0～＋85℃） ±3.0℃（コンバータ周囲温度：−40～＋0℃、＋85〜＋125℃）

冷接点補償

有り（冷接点補償内蔵）

DFU（OTA）

有り

本体サイズ

約50×69×32mm

重量

約65g

動作温度範囲

−10〜60℃

防塵・防水性

IP65相当※

各種ポートに専用ケーブルが正しく接続されている、または保護キャップが 装着されている状態において。なお、熱電対接続ポート部分は防塵・防水仕様ではありません。

材質

PC＋ABS（筐体 樹脂部）

生産

株式会社Braveridge 糸島工場

付属品

センサーホルダー		PC＋ABS（筐体 樹脂部）
ネジ		ステンレス（＋）皿頭 小ネジ（M3）、1本
結束バンド		ナイロン幅4.4mm、長さ200mm 最大結束径Φ54mm、1本
両面テープ		アクリルフォーム、厚さ0.8mm、2枚
モジュール接続ポート保護キャップ		シリコーン樹脂、出荷時本体に装着済
取扱説明書（保証書）
オメガコネクター付 K熱電対
	オメガミニチュアコネクタ　　 SMPW-K-M	熱電対タイプ	K熱電対
		カラー	黄色
		使用合金	（＋）クロメル、（−）アルメル
		材質	ガラス充填ナイロン
		耐熱温度	−29〜＋180℃
	K熱電対 TJK-CN32Fシリーズ	形状	先端溶接K熱電対 JIS1602-1955 CLASS2
		素線径	φ0.32mm
		常用限度温度	＋200℃
		リード部被覆材質	フッ素樹脂
		リード線長さ	1m
		測定精度（誤差）	温度：±0.8℃
