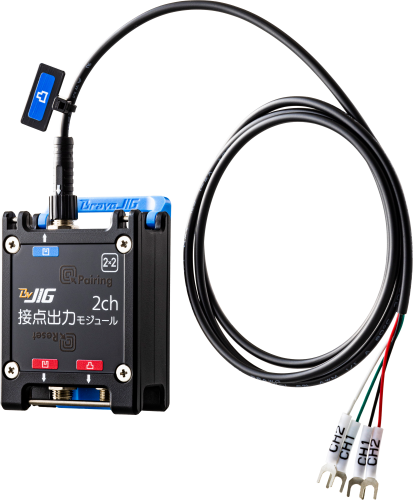

2系統の外部機器を制御BraveJIG 2ch 接点出力モジュール

無線通信

Bluetooth®5.1
NFC ISO/IEC 15693

Bletooth®LE
モジュール

BVMCN52840CFSLR

電源

入力電圧：DC2.4～5.25V

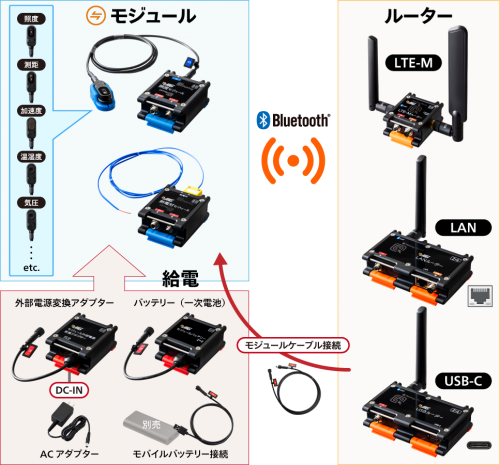

電源入力ポートより給電※

BraveJIGルーター、モジュールバッテリー、モジュール外部電源変換アダプター、USB Type-A変換ケーブル等の専用製品より給電

消費電流

最小値		測定条件	Tx Power		−40dBm
			Advertise Interval		1,000ms
			接点状態		OFF出力
		実測値	LongRange		36.68μA
			Legacy		14.58μA
最大値		測定条件	Tx Power		＋8dBm
			Advertise Interval		100ms
		実測値	モード	接点状態		実測値
			LongRange	CH1のみON		6.4mA
				CH2共にON		12.1mA
			Legacy	CH1のみON		5.5mA
				CH2共にON		11.3mA

ただし、上記はリレー接続を除く単独操作状態での測定値

データ通信
インターフェース

Bluetooth®5.1
NFC ISO/IEC 15693

周波数レンジ

Bluetooth®LE：2,402MHz〜2,480MHz
NFC：13.56MHz

送信電力（端子出力）

Bluetooth®LE：−40～＋8dBm

接点仕様

a接点（無電圧半導体接点）
AC/DC 24V 1A

DFU（OTA）

有り

本体サイズ

モジュール部：約50×69×32mm
ハーネス部：長さ1,000mm、Y端子内径3.2mm

重量

モジュール部：約65g
ハーネス部：約16g

動作温度範囲

−10〜60℃

防塵・防水性

IP65相当※

各種ポートに保護キャップが装着されている、または専用ケーブルが正しく接続されている状態において。なお、ハーネス部先端は防塵・防水仕様ではありません。

材質

PC＋ABS（筐体 樹脂部）

生産

株式会社Braveridge 糸島工場

付属品

モジュール接続ポート保護キャップ、取扱説明書（保証書）
