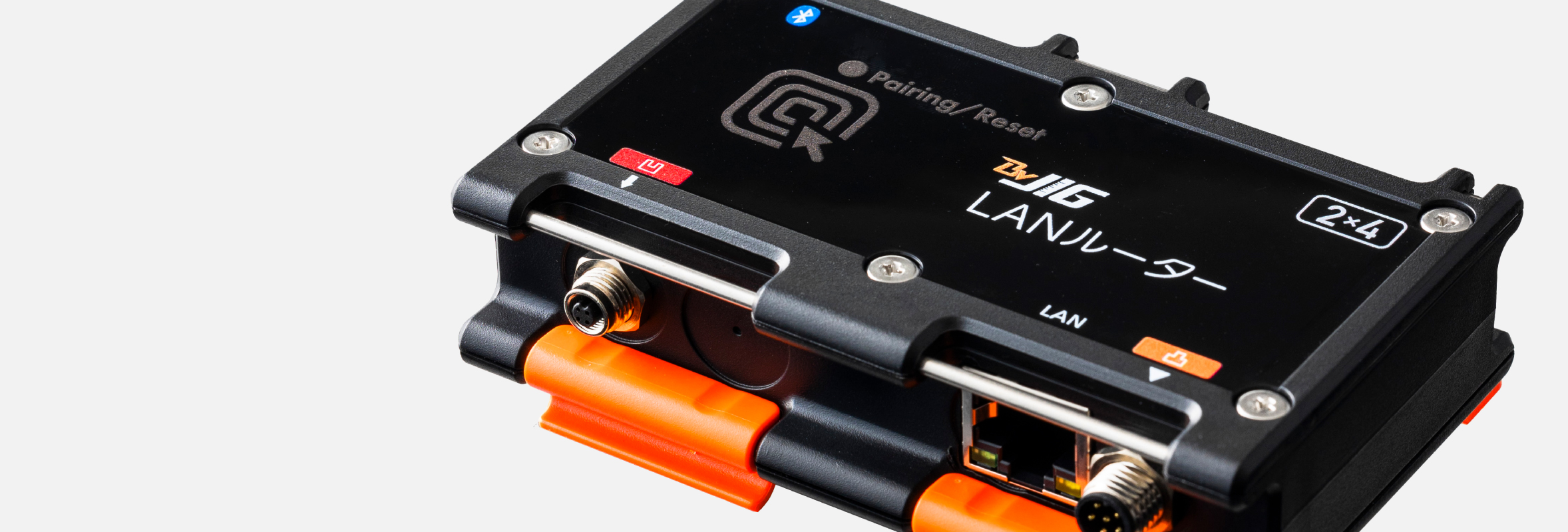

各モジュールとBluetooth® 通信で無線接続
BraveJIGの各ルーターは、各モジュールとBluetooth® 通信で無線接続し、各種センサーデータの取得やダウンリンクによる操作や設定、DFU（デバイス・ファームウェア・アップデート）を可能にします。
インターネットに出さずに
ローカルエリアネットワーク内で見える化
社内LANのスイッチングハブなどにEthernetで接続し、インターネットを介さずに、クローズドなローカルエリアネットワーク内で、現場の見える化（LoT＝LAN of Things）を実現します。

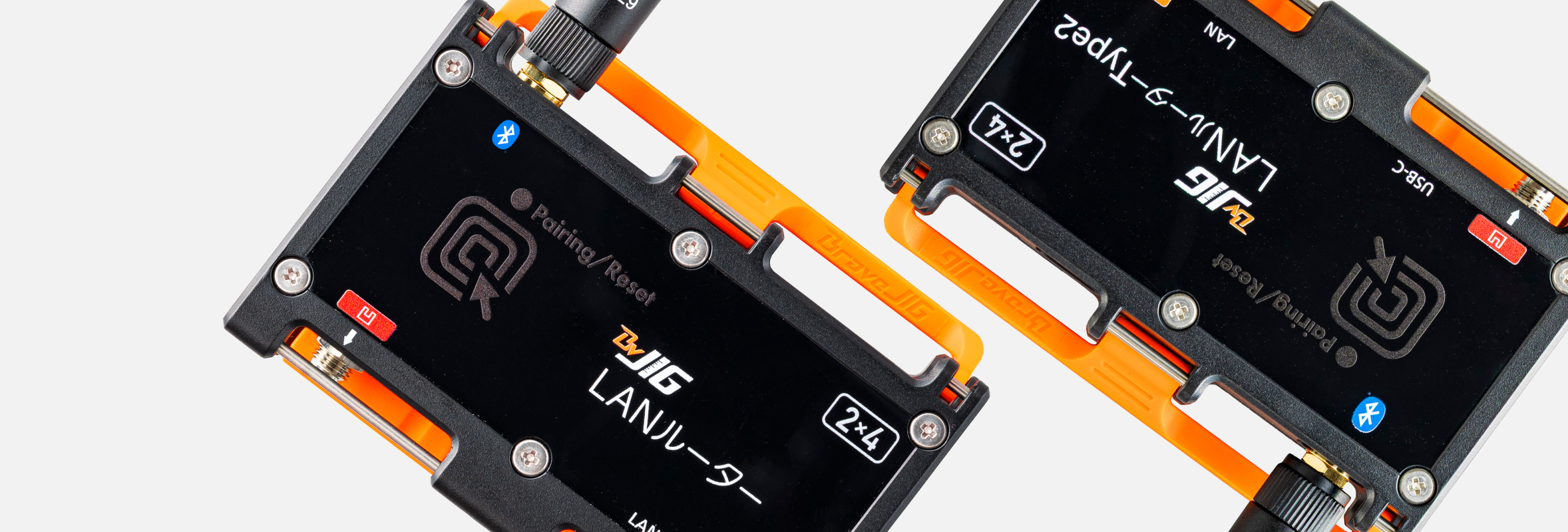

ネットワーク構成に応じて選べる2タイプ
2タイプのLANルーターをラインアップ、ネットワーク構成に応じて選択が可能です。
| BraveJIG LANルーター BJ-RT-LAN-01 |
NEW! BraveJIG LANルーター Type2 BJ-RT-LAN2-01 |
|
|---|---|---|
 |
 |
|
| IPアドレス | 動的IPモデル（DHCP） DHCPサーバーから自動で割り当て |
固定IPモデル（手動設定） 管理者が指定したIPアドレスに固定 |

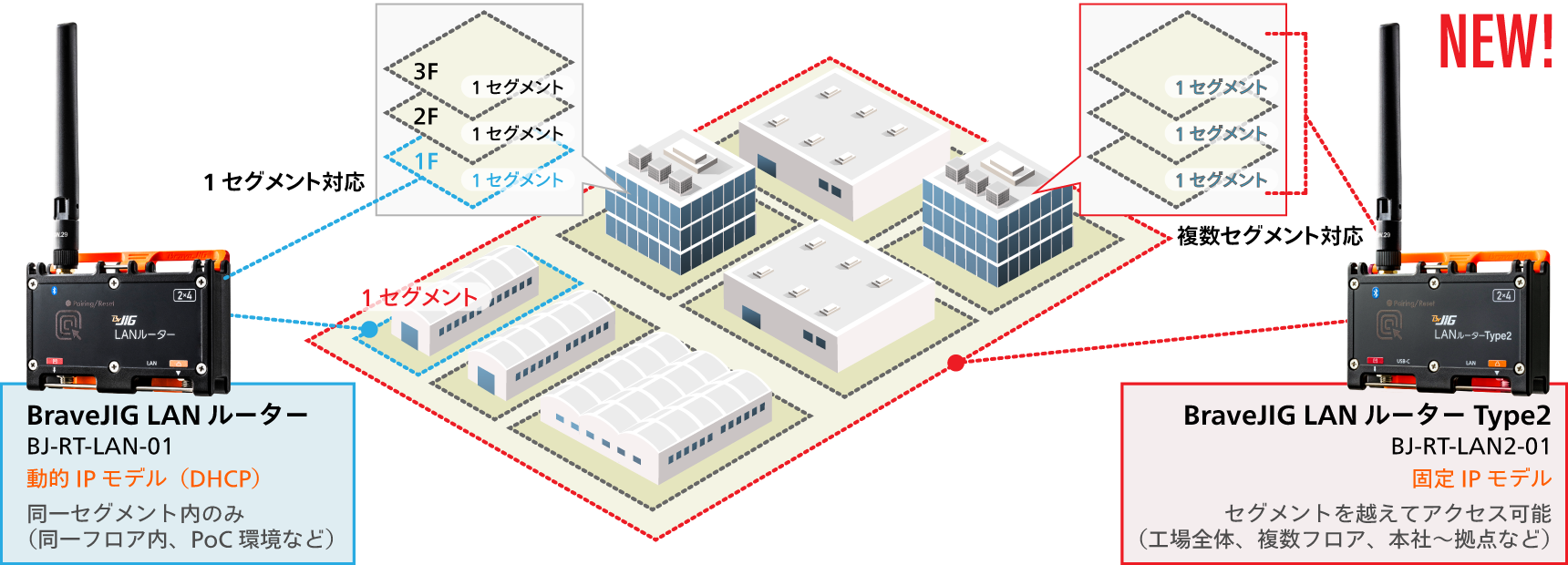

| 対象ネットワーク範囲 | 同一セグメント内のみ可能 | セグメントを越えたアクセスが可能 |
| 対象規模 | 小規模（同一フロア内、PoC環境など） | 中〜大規模（工場全体、複数フロア、本社〜拠点など） |
| 向いている 設置環境 |
一般的なオフィス、店舗、PoC環境 | 工場、病院、厳格な企業内ネットワーク |
| 導入の手軽さ | ◎（LANケーブルを挿すだけで繋がる） | △（事前のIPアドレス設定作業が必要） |
| 機器の管理・特定 | △（IPが変わるため特定しにくい） | ◎（常に同じIPなので特定・管理が容易） |
モジュールへの給電も可能
モジュールケーブルを使って、ルーターからモジュールへの給電も可能です。
- モジュールには、モジュールバッテリーから給電したり、モジュール外部電源変換アダプターを使って配電盤やACから給電することもできます。
仕様
| BraveJIG LANルーター BJ-RT-LAN-01 |
BraveJIG LANルーター Type2 BJ-RT-LAN2-01 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 無線通信 | Bluetooth® Core 5.1 NFC ISO/IEC 15693 |
Bluetooth® Core 5.1 NFC ISO/IEC 15693 |
||||||||
| Bletooth® LEモジュール | BVMCN52840CFSLR | BVMCN52840CFSLR | ||||||||
| 電源 |
|
|
||||||||
| 消費電流 |
|
|
||||||||
| データ通信 インターフェース |
|
|
||||||||
| 周波数レンジ |
|
|
||||||||
| 送信電力 （端子出力） |
|
|
||||||||
| LANポート | RS-45×1（10BASE-T/100BASE-TX） | RS-45×1（100BASE-TX） | ||||||||
| 通信プロトコル（LAN） |
|
|
||||||||
| IPアドレス設定 | DHCP（静的IP設定不可） | 固定IPのみ | ||||||||
| MACアドレス | 固定 | 固定 | ||||||||
| 使用ポート | 1883（TCP） 13895（UDP） |
1883（TCP） | ||||||||
| 対応ネットワーク |
本製品の利用にはDHCPサーバーが必要になります。 |
|
||||||||
| DFU | 有り | 有り | ||||||||
| 本体サイズ | 約100×69×32mm | 約100×69×32mm | ||||||||
| 重量 | 約112g（アンテナ含まず） | 約112g（アンテナ含まず） | ||||||||
| 動作温度範囲 | −10℃〜60℃ | −10℃〜60℃ | ||||||||
| 防塵・防水性 | IP65相当※
各種ポートに専用ケーブル、アンテナが正しく接続されている、または保護キャップが装着されている状態において。 |
IP65相当※
各種ポートに専用ケーブル、アンテナが正しく接続されている、または保護キャップが装着されている状態において。 |
||||||||
| 材質 | PC＋ABS（筐体 樹脂部） | PC＋ABS（筐体 樹脂部） | ||||||||
| 生産 | 株式会社Braveridge 糸島工場 | 株式会社Braveridge 糸島工場 | ||||||||
| 付属品 | Bluetooth® LEアンテナ、モジュール接続ポート保護キャップ、取扱説明書（保証書） | Bluetooth® LEアンテナ、モジュール接続ポート保護キャップ、取扱説明書（保証書） |
各種ドキュメント
マニュアル、製品仕様書など
BraveJIG製品のマニュアル、製品仕様書、ソフトウェア仕様書、取扱説明書など
各種ドキュメントBraveJIG LANルーター Type2：ネットワークの設定
BraveJIG LANルーター Type2 を使用するための、事前のネットワーク接続設定
BraveJIG LANルーター Type2ネットワークの設定
各ルーターの利用シーン
| BraveJIG USBルーター |
BraveJIG LANルーター （動的IP） |
BraveJIG LANルーター Type2 （固定IP） |
BraveJIG LTE-Mルーター Type2 |
|
|---|---|---|---|---|
| 型番 | BJ-RT-USB-01 | BJ-RT-LAN-01 | BJ-RT-LAN2-01 | BJ-RT-LTEM2-01 |
| オンプレミス運用 | ✔️ | ✔️ | ✔️ | ─ |
| クラウド | ─ | ─ | ─ | ✔️ |
| ランニング コスト |
─ | ─ | ─ | 必要 |
| 給電方法 | USB | ルーター外部電源変換アダプター |
ルーター外部電源変換アダプター |
ルーターバッテリー or ルーター外部電源変換アダプター or ラージバッテリー リチャージャブル |
| 通信頻度 | 高頻度での通信が可能 | 高頻度での通信が可能 | 高頻度での通信が可能 | 低頻度の通信を推奨 |
| 利用シーン | インターネットや社内LANを介さずUSB-CでPCと直接接続。現場の見える化を最短で実現。 PoCやスモールスタートに最適。 |
社内LANにEthernetで接続。インターネットを介さずローカルエリアネットワーク内での現場の見える化を実現。 PoCやスモールスタートに最適な動的IPモデル。 |
社内LANにEthernetで接続。インターネットを介さずローカルエリアネットワーク内での現場の見える化を実現。 中〜大規模運用が可能な固定IPモデル。 |
LTE-M回線でクラウドを経由して、現場のネットワーク環境に依存せず、見える化を実現。 |
| センサー同時接続台数 | 100台 | 100台 | 100台 | 100台 |
